ちょっと、そこ！ API 5CT オイル チューブのサプライヤーとして、この重要な製品のさまざまな検査方法をすべて共有できることをうれしく思います。 API 5CT オイル チューブは、石油とガスを坑井から地表まで輸送するために石油およびガス産業で使用されるため、高品質基準を満たすことが非常に重要です。これらの検査方法を詳しく見ていきましょう。
目視検査
まずは目視検査です。これはおそらく最も基本的で簡単な方法です。まさにその通りです。チューブをよく見てください。亀裂、へこみ、傷、表面欠陥などの明らかな欠陥がないか確認します。これらはチューブを弱め、将来的には漏れや故障などの問題を引き起こす可能性があります。
目視検査では、端を含むチューブの全長を検査します。スレッドがあればチェックも行います。糸は損傷や摩耗の兆候がなく、良好な状態である必要があります。目視検査中に問題が見つかった場合は、チューブにマークを付けて、修理できるかどうか、または拒否する必要があるかどうかを判断します。
寸法検査
次に寸法検査が重要です。 API 5CT オイル チューブの寸法は、非常に特殊な公差内に収まる必要があります。外径、内径、肉厚、長さなどを測定します。指定された寸法からの逸脱は、チューブの性能や石油およびガス システム内の他のコンポーネントとの互換性に影響を与える可能性があります。
ノギスやマイクロメーター、超音波厚さ計などの寸法検査にさまざまなツールを使用します。これらのツールは、正確な測定を行うのに役立ちます。たとえば、超音波厚さ計を使用すると、チューブを切らずに壁の厚さを測定できます。これは、チューブの完全性をチェックする非破壊的な方法です。
化学組成分析
チューブの化学組成は、その特性と性能に大きな影響を与えます。チューブが適切な材料で作られていること、および化学組成が API 5CT 規格を満たしていることを確認する必要があります。
化学組成分析にはいくつかの異なる方法があります。一般的な方法の 1 つは分光法です。これには、分光計を使用して、チューブ材料によって放出または吸収される光を分析することが含まれます。光の特定の波長を調べることで、チューブ内に存在する元素とその濃度を特定できます。
もう一つの方法は湿式化学分析です。これは、チューブの少量のサンプルを採取し、それを化学物質に溶解する、より伝統的な方法です。次に、さまざまな化学反応とテストを使用して化学組成を決定します。どちらの方法も効果的ですが、多くの場合、分光法の方が高速で便利です。
機械的特性試験
機械的特性試験の目的は、さまざまな種類の応力下でチューブがどのように動作するかを確認することです。これには、引張試験、硬度試験、衝撃試験などの試験が含まれます。
引張試験は、チューブの強度と延性を測定するために使用されます。チューブのサンプルを採取し、破断するまで引っ張ります。試験中に、加えられた力とサンプルの伸びを測定します。これにより、チューブの張力に耐える能力に関する重要な情報が得られます。
硬度試験は、へこみや傷に対するチューブの耐性を測定するために使用されます。硬さ試験には、ブリネル試験、ロックウェル試験、ビッカース試験など、さまざまな種類があります。各テストには独自の利点があり、チューブの特定の要件に応じて使用されます。
衝撃試験は、衝撃時のエネルギーを吸収するチューブの能力を測定するために使用されます。特別な機械を使用して、振り子または落下重りでチューブを打ちます。衝撃時に吸収されるエネルギーを測定することで、チューブの靭性を評価できます。
非破壊検査 (NDT)
非破壊検査方法は、チューブを損傷することなく内部および表面の完全性をチェックできるため、非常に重要です。 API 5CT オイル チューブに使用する NDT 方法はいくつかあります。
最も一般的な NDT 法の 1 つは超音波検査 (UT) です。この方法では、高周波音波を使用して、亀裂や空隙などのチューブの内部欠陥を検出します。音波がチューブ内に送信され、欠陥がある場合、音波が反射してトランスデューサーによって検出されます。
もう 1 つの NDT 方法は、磁粉試験 (MT) です。この方法は、ほとんどの API 5CT オイル チューブと同様、強磁性材料の表面および表面近くの傷を検出するために使用されます。チューブを磁化して、表面に磁性粒子を振りかけます。欠陥がある場合、磁場が乱され、粒子が欠陥に蓄積し、欠陥の存在を示します。
渦電流検査 (ECT) も NDT に使用されます。この方法では、電磁誘導を使用して表面および表面近傍の傷を検出します。チューブの亀裂や腐食を検出するのに特に役立ちます。
静水圧試験
静水圧試験は、チューブの内圧に耐える能力を確認するために使用される圧力試験です。チューブ内に水を満たし、一定時間、指定されたレベルまで加圧します。テスト中は圧力を監視し、漏れの兆候がないかどうかを確認します。
このテストは、油井およびガス井内の配管の実際の動作条件をシミュレートするため、重要です。試験中にチューブが静水圧に耐えられない場合、現場で故障する可能性があります。
超音波肉厚測定
超音波肉厚測定も重要な検査方法です。先ほども述べたように、チューブの肉厚を測定するには超音波厚さ計を使用します。これは、腐食や侵食によって引き起こされる可能性のある薄化領域を検出するのに役立ちます。
肉厚を定期的に監視することで、チューブが良好な状態に保たれ、安全要件を満たしていることを確認できます。肉厚が指定された最小値を下回る場合は、チューブの交換などの修正措置が必要になる場合があります。
圧力試験
静水圧試験に加えて、空気圧試験などの他の種類の圧力試験も実施します。空気圧試験では、水の代わりに空気またはガスを使用してチューブに圧力を加えます。チューブを乾燥させる必要がある場合、または水が腐食を引き起こす可能性がある場合によく使用されます。
ただし、加圧ガスが突然放出されると爆発性が高まる可能性があるため、空気圧試験は水圧試験よりも危険です。したがって、空気圧試験を実行するときは特別な注意を払う必要があります。
品質管理とトレーサビリティ
検査プロセス全体を通じて、当社は品質管理とトレーサビリティにも重点を置いています。当社は、API 5CT オイル チューブに対して実行したすべての検査とテストの詳細な記録を保管しています。これには、外観検査、寸法検査、化学組成分析、機械的特性試験、NDT の結果が含まれます。
これらの記録は、チューブが API 5CT 規格を満たしていることを確認し、各チューブの履歴を追跡するのに役立ちます。現場でチューブに問題が発生した場合、これらの記録を参照して原因を特定し、適切な措置を講じることができます。
結論
API 5CT オイル チューブのさまざまな検査方法は以上です。当社はサプライヤーとして、お客様のニーズを満たし、業務を円滑に進める高品質のチューブをお客様に提供したいと考えているため、これらの検査を非常に真剣に受け止めています。

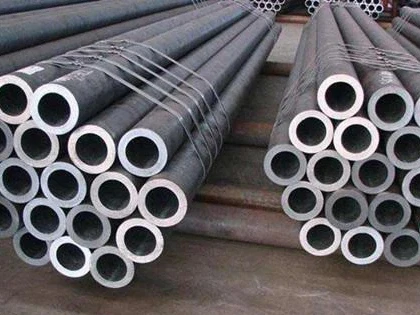

API 5CT オイル チューブの市場に興味がある場合、または次のような当社の他の製品に興味がある場合EN 10216-2 シームレス鋼管、水用鋼管、 またはボーリング孔用鋼管、お気軽にお問い合わせください。いつでもご質問にお答えし、ご要望についてご相談させていただきます。会話を始めて、どのように協力できるかを考えてみましょう。
参考文献
- API 仕様 5CT – ケーシングおよびチューブの仕様
- 鋼管検査に関する ASTM 規格
- ASNT (米国非破壊検査協会) の NDT 手法に関するマニュアル
